7.1
Glasscheiben auf Holz- Glasrahmen kleben
7.1.1
Vorbereitende Arbeiten:
| 1 |
0:00 |
Die Wannenrahmen haben oben und unten je ein oder zwei Löcher, die beim Erhitzen des
Kochers für Luftdruck- und Feuchtigkeitsaustausch zwischen den Glasscheiben sorgen. Damit durch die Löcher keine
Insekten in den Glasrahmen-Zwischenraum kommen, müssen die Löcher vor dem Anbringen der Glasscheiben mit
luftdurchlässigem synthetischem Stoff oder - wie im Bild - mit Mineralwolle verstopft werden |
| 2 |
0:08 |
Vor dem Aufkleben der Glasscheiben den Glasrahmen glatt schleifen und mit einem Tuch abwischen |
|
|
7.1.2
Die Glasscheiben

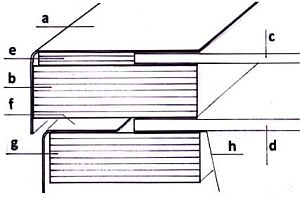

Die Grafik zeigt den Holz-Glasrahmen b, der durch den Metallglasrahmen a gegen Regen- und Sonne geschützt ist.
Auf den Holzglasrahmen werden von beiden Seiten mit Silikon 3 mm Scheiben aus Floatglas (Fensterglas) c und d geklebt.
Die 3 mm Glasscheiben haben folgende Maße
- Ls 2 Scheiben 560 x 560 mm
- Lw 4 Scheiben 560 x 460 mm
Zum Zuschneiden der Holzrahmen-Teile siehe Anhang C Kap.1.
|
 |
7.1.3
Glasscheiben aufkleben
7.1.3.1
Glasscheiben auf der Unterseite aufkleben
| 1 |
0:00 |
Die Scheiben in staubfreier Umgebung beidseitig putzen und abstellen, bis sie gebraucht werden |
| 2 |
2:05 |
Den Führungsrahmen Jig 7.1 auf den Glasrahmen setzen und mit Düsenführung Jig 5.2 Silikon auftragen |
| 3 |
02:41 |
Für die zwei weiteren Seiten 3 und 4 den Rahmen umsetzen. |
| 4 |
3:28 |
Mit Anschlagleiste Jig 7.2a die erste Scheibe aufsetzen, genau ausrichten und mit Holzklotz andrücken, bis das Silikon überall dichtet |
|
 |
7.1.3.2
Glasscheiben auf der Oberseite aufkleben
Bevor die Scheibe der Oberseite aufgeklebt wird, werden beide Scheiben noch einmal auf Staubfreiheit überprüft. Dazu eignet sich ein schwarzer Karton, der unter die Scheiben gelegt wird
| 1 |
0:00 |
Nach dem Trocknen des Silikons der Unterseite beide Scheibe auf einem Bogen schwarzem Karton auf Staubfreiheit kontrollieren |
| 2 |
0:23 |
Auf die zweite Seite Silikon auftragen und die Scheibe aufkleben |
Hinweis: Besonderheiten, die beim Aufklebem der Glasscheiben auf den Glasrahmen des Lw zu beachten sind, werden unter Abweichungen beim doppelt breiten Kocher Lw dargestellt.
|
|
7.2
Metall-Glasrahmen vor der Montage abwinkeln
Im Folgenden werden die unter Kap. 2.2 gefertigten Metall-Glasrahmenteile
weiter bearbeitet
|
 |
 |
|
| 1 |
0:00 |
Die bereits markierten Dreiecke ausschneiden |
| 2 |
0:51 |
Mit Jig 7.3 die seitlichen Glasrahmenteile auf einer ebenen Unterlage abwinkeln |
Trick: Der Winkel am kurzen Rahmenteil hat 45°, der Winkel am langen 48°. Bei der Montage überlappt das kurze vordere Teil das lange seitliche. So entsteht der Eindruck einer dichten 90° Fuge.
|
|
7.3
Metall-Glasrahmen auf Holzglasrahmen schrauben
7.3.1
Auf Glasrahmen Ausgleichsleisten anbringen und Ecken beschneiden
| |
- |
Rings um die obere Glasscheibe c eine 4 mm Sperrholzleiste e aufsatteln.
Anmerkung: Die Leisten stehen gegenüber den Glasscheiben etwas vor. Diese Kante dient beim Auftragen von Silikon als Führung, s. s. Clip 7.5 0:20
|
| |
- |
Die vier Ecken des Holzrahmens mit einer (Metall-)Säge leicht kappen. (Kein Video-Clip) |
|
 |
7.3.2
Auf Glasrahmen Ausgleichsleisten anbringen und Ecken beschneiden
| 1 |
0:00 |
Hinteres Glasrahmenteil probeweise aufsetzen; es muss auf beiden Seiten 2 mm zurückspringen.
Das Teil mit Silikon aufschrauben. Die leicht vorspringende Sperrholzleiste dient dabei als Führung.
Die äußeren Laschen von Teil 7 mit dem Hammer zur Seite biegen. |
| 2 |
1:23 |
Linkes Seitenteil probeweise auflegen: es springt am hinteren Ende ebenfalls 2 mm zurück |
| |
- |
Rechtes Seitenteile probeweise auflegen (Kein Video-Clip) |
| 3 |
1:50 |
Glasrahmen-Abdeckung 10s probeweise auflegen.
(Fehler bei den Teilen 6s L und 6s R: die vorderen Teile sollten etwas länger sein, so dass sie fast aneinander stoßen.) |
| 4 |
2:02 |
Ringsherum Silikon auftragen |
| 5 |
2:22 |
Linkes Glasrahmenteil mit einer Schraube Nr. 8 fixieren |
| 6 |
2:35 |
Die weiteren Löcher für den linken Schenkel bohren und weitere Schrauben anbringen |
| 1 |
0:00 |
Rechtes Glasrahmenteil zunächst mit einer Schraube fixieren |
| 2 |
0:11 |
Die weiteren Löcher bohren |
| 3 |
0:27 |
Die rechte hintere Schraube einsetzen. Dabei hebt sich die Ecke des Seitenteils |
| 4 |
0:52 |
Durch die zweite Schraube wird die Ecke wieder angedrückt.
(Fehler: Die Löcher für die zweite Schraube wurden bei der Fertigung der Rahmenteile vergessen.
Sie sind auf den Schablonen für die Metallrahmenteile markiert.) |
| |
- |
Alle noch fehlenden Schrauben im rechten Teil einsetzen. (ohne Video-Clip) |
|
 |
7.4
Metall-Glasrahmen auf Holzglasrahmen schrauben
| 1 |
0:00 |
Mit Griffhalterung Jig 7.4a in den Griff Löcher bohren. |
| |
- |
Die Lücke zwischen beiden Hälften des Metallrahmen-Vorderteils mit Silikon auffüllen (Kein Video-Clip) |
| 2 |
0:38 |
Mit Bohrstop Jig 7.5 durch die seitlichen Löcher von Teil 10s in den Metallrahmen 4,2 mm Löcher bohren |
| 3 |
1:08 |
Danach in den Holz-Glasrahmen 2,5 mm Löcher in Schraubentiefe bohren |
| 4 |
1:30 |
Den Griff von der Seite mit Schrauben Nr. 10 und U-Scheiben Nr. 13 festschrauben. |
| |
- |
Die 4,2 mm Löcher für die oberen Schrauben mit Bohrstopp Jig 7.5 vorbohren |
| 5 |
1:54 |
Den Griff von oben mit Schrauben Nr. 8 festschrauben |
|
 |
7.5
Glasrahmen-Scharniere anbringen
Vorbemerkung:
In Kap. 3.3 wurden an der Außenwannen-Rückwand Verstärkungsplatten für die
Glasrahmenscharniere festgeklebt (s. Clip 3.9).
An den verstärkten Stellen wird der Glasrahmen des Ls mit zwei Scharnieren
angenietet. (Der Lw erhält drei Scharniere.)
7.5.1
Scharnier am Glasrahmen festschrauben
| 1 |
0:00 |
Die Scharniere Nr. 19 zum Festschrauben anlegen: ca. 90 mm vom seitlichen Rahmenrand und 3 mm vom hinteren Rand (ein 3 mm
Sperrholz-plättchen verwenden). - Je ein Loch mittig vorstechen |
| 2 |
0:48 |
Zunächst je ein 2,5 mm Loch vorbohren und je eine Schraube Nr. 6a anbringen. |
| 3 |
1:35 |
Danach in den Holz-Glasrahmen 2,5 mm Löcher in Schraubentiefe bohren |
|
 |
7.5.2
Glasrahmen-Scharnier an Kocherrückwand festschrauben
| 1 |
0:00 |
Den Wannenrahmen auf den Kocher legen |
| 2 |
0:09 |
Je ein Loch der Scharniere an der Rückwand mit einem kleinen Kreis genau markieren. Die Mitte der Kreise mit einem Stahlnagel
ankörnen und zunächst je ein 2,5 oder 3,2 mm Loch bohren.
Erst danach 4,2 mm Löcher. (Würden sofort 4,2 mm Löcher gebohrt, würde der Bohrer trotz Ankörnens verrutschen) |
| 3 |
1:07 |
Auf beiden Seiten in die zuvor gebohrten Löcher Nieten Nr. 3 setzen und den Rahmen zur Probe öffnen |
| 4 |
2:00 |
Für die weiteren Nieten sofort 4,2 mm Löcher bohren und die noch fehlenden Nieten setzen |
|
 |
