8.1
Reflektor-Deckel fertigen und montieren
8.1.1
Reflektor-Deckel mit Spiegelfolie bespannen
Der Reflektor-Deckel wurde bereits (nach den Angaben in Anhang C) aus 8 oder 9 mm Sperrholz zugeschnitten. die Außenseite und die inneren Kanten sind gestrichen. Die Innenfläche ist glatt geschliffen und entstaubt.
Der Deckel wird im Folgenden mit Spiegelfolie beklebt. Der Rand wird nach dem Aufkleben beschnitten.
Wichtig: Die Folie muss die Temperatur haben, bei der sie aufgeklebt wird.
| 1 |
0:00 |
Aufkleben der Spiegelfolie vorbereiten |
| 2 |
0:48 |
Folie vom Trägerpapier abziehen |
| 3 |
1:16 |
Folie aufkleben |
| 4 |
2:40 |
Staubkörner unter Folie entfernen |
| 5 |
2:59 |
Folie vollends aufkleben |
| 6 |
4:02 |
Folie mit Anschlagleiste Jig 8.1 beschneiden. Das Messer möglichst schräg halten |
|
 |
8.1.2
Reflektor-Deckel mit Nieten verstärken und Schraubenlöcher bohren
Der Reflektor-Deckel wird 20 cm von hinteren Rand mit je 2 Nieten verstärkt, damit er an diesen Stellen beim Anbringen der beiden benötigten Holzschrauben nicht platzt:
- Die Linke Schraube hält die Stoppkette, damit der Deckel nicht zu weit nach hinten geöffnet wird
- Die rechte Schraube hält einen Stutzen, in den die Reflektor-Stütze einrastet
|
 |
 |
|
| 1 |
0:00 |
Mit Loch-Lehre Jig 8.2 Löcher für Verstärkungsnietenauf dem Reflektor-Deckel hinten markieren, zuerst auf der einen Seite... |
| 2 |
0:24 |
dann auf der anderen
(Die Holzmaserung - auf der gestrichenen Seite erkennbar - sollte von vorn nach hinten und nicht quer verlaufen.) |
| 3 |
0:38 |
3,2 mm Löcher für Verstärkungsnieten bohren |
| 4 |
0:56 |
Reflektor-Deckel mittels Deckelhalter Jig 8.4 hochkant stellen und Verstärkungsnieten Nr. 2 mit U-Scheiben Nr. 11 anbringen. |
|
 |
8.1.3
An Reflektor-Deckel Auflageringe anbringen
Auf der Unterseite des Reflektor-Deckels wird an beiden vorderen Ecken ein Auflage-Ring Nr. 15 mit Holzschraube Nr. 6b montiert, damit beim Schließen die Spiegelfolie nicht beschädigt wird.
| 1 |
0:00 |
Bohranschlag Jig 8.6b von Bohranschlag Jig 8.6a abschrauben
(Die Bezeichnungen 9.1 und 9.2 im Video sind obsolet).
Mit diesem Jig die Löcher für die Auflageringe markieren |
| 2 |
0:35 |
Im Video sind die Schrauben für die Plastikringe bereits in die Plastikringe eingesetzt (s. Anleitung dazu unten*) |
| 3 |
0:37 |
Ist die Schraube für die Plattenstärke zu lang, so dass die Spitze durchstößt, eine oder zwei U-Scheiben unterlegen. |
| 4 |
0:54 |
Ohne Bohrstopp die Löcher mit 3,2 mm Bohrer nur wenige mm tief vorbohren.
Hinweis: Bohrstopp würde die Folie beschädigen. |
| 5 |
1:03 |
Die Schraube vorsichtig von Hand einschrauben - nicht überdrehen |
| |
|
* Das Einsetzen der Schrauben in die Auflageringe wurde nicht aufgenommen:
| Schritt 1: |
|
In ein beliebiges Stück Hartholz ein nur. 2 mm großes Loch 1 cm tief bohren. |
| Schritt 2: |
|
Die Schraube durch den Plastikring in das Loch setzen. |
| Schritt 3: |
|
Mit dem Handschraubenzieher die Schraube vorsichtig eindrehen, bis die Schraubenoberkante ca. 2 mm versenkt ist und sich in der Ringmitte ausdehnen kann. |
| Schritt 4: |
|
Die Schraube mit Plastikring raus drehen; sie kann nun am Relektordeckel festgeschraubt werden. |
Das vorgebohrte Loch kann benutzt werden, bis es ausgeleiert ist und die Schraube nicht mehr greift.
|
|
 |
8.1.4
Scharniere an Reflektordeckel annieten
| 1 |
0:00 |
Reflektordeckel zum Anbringen der Scharniere unterstützen |
| 2 |
0:23 |
Beidseitig erstes 3 mm Loch für Scharniere mit Lehre Jig 8.3 bohren |
| 3 |
0:48 |
Scharniere mit je einer Niete anbringen |
| 4 |
1:32 |
Scharniere ausrichten; Für beide Nieten zweites Loch bohren und zweite Nieten setzen |
|
 |
8.1.5
An Reflektor-Deckel Haltestutzen anbringen
| |
|
2,5 mm Schraubenloch vorbohren. Schraube Nr. 9 und Distanzhülse Nr. 5 anschrauben |
|
 |
8.1.6
Scharniere des Reflektordeckels an den Glasrahmen nieten
| 1 |
0:00 |
Mit Jig 8.5 Deckel anhalten und in beiden Scharnieren je ein Schraubenloch markieren |
| 2 |
0:15 |
Die Mitte der Markierungen ankörnen |
| 3 |
0:18 |
An den markierten Stellen 3,2 mm Löcher mindestens 6 mm tief bohren und beide Scharniere mit je einer Niete Nr. 1 fixieren |
| 4 |
0:27 |
Durch beide Scharniere hindurch zweite Löcher bohren und zweite Nieten setzen |
|
 |
8.2
Stützen anbringen
8.2.1
In Stützen Löcher bohren
In der Glasrahmenstütze für den Ls und in den Reflektorstützen für den Ls und Lw fehlen noch die Löcher für die Schrauben, mit denen sie befestigt werden. In den Reflektorstützen fehlen auch noch die Löcher, die den Stutzen am Reflektordeckel aufnehmen.
| 1 |
0:00 |
An einer Stütze 15 mm von beiden Rändern das Schraubenloch markieren |
| 2 |
0:20 |
Anlege-Jig 8.6b (nicht Jig 9.2; das war die frühere Bezeichnung) an der Ständerbohrmaschine so ausrichten und fixieren, das der Bohrer auf der Markierung liegt |
| 3 |
0:47 |
Die Schraubenlöcher beider Stützen in Serie bohren |
| 4 |
1:10 |

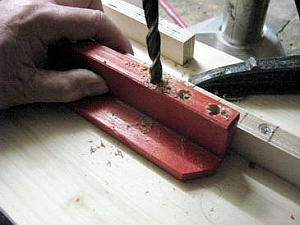

Anlege-Vorrichtung Jig 8.6a an der Ständerbohrmaschine anbringen.
Die markierte kurze Leiste entspricht der dicken Leiste an der Reflektorstütze |
| 5 |
1:39 |
Zum Bohren der fünf Löcher die Reflektorstütze jeweils bis zur nächsten Markierung weiterschieben |
| 5 |
2:05 |
Mit grobem Schleifpapier bei geringem Druck die gebohrte Leiste glatt schleifen |
|
 |
8.2.2
Winkelblech an Glasrahmen Stütze des Ls montieren
Der in Kap. 2.6.3 - 2.6.5 bereits zugeschnittene, gebohrte und abgekantete Winkel wird nun an die Reflektorstütze montiert.
| 1 |
0:00 |

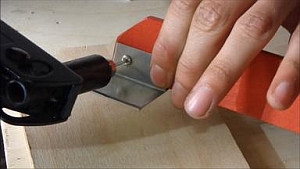

Den bereits abgekanteten Blechwinkel an die Stütze anlegen und die überstehende Lasche mit viel Kraft umbiegen |
| 2 |
0:32 |
Durch die vorgebohrten Löcher 3,5 mm Löcher bohren |
| 3 |
1:08 |
Die Nieten Nr. 2 wie im Video anbringen |
|
 |
8.2.3
Reflektor-Stütze an Glasrahmen anschrauben
| 1 |
0:00 |
Das bereits vorhandene Loch an der rechten Seite des Metallglasrahmens mit 2,5 mm Bohrer in den Holzglasrahmen ca. 25 mm tief vorbohren |
| 2 |
0:18 |
Die einzelnen Teile genau in der angegebenen Reihenfolge auf die Schraube stecken:
Nr. 10 Holzschraube
Nr. 13 U-Scheibe
Nr. 15 Plastikring
Nr. 4a Distanzhülse*
Nr. 13 U-Scheibe
Nr. 13 U-Scheibe Stütze
Sperrholzstütze
Nr. 14 U-Scheibe
* Die Distanzhülse, die bereits in den Plastikring eingesetzt ist; er verhindert, dass der Ring zu sehr zusammengedrückt wird |
| 3 |
0:55 |
Die Stütze anschrauben |
|
 |
8.2.4
Schiefstehende Reflektor-Stütze korrigieren
| 1 |
0:00 |
Eventuell auftretendes Problem: Stütze steht vom Reflektordeckel ab. Korrektur: |
| 2 |
0:03 |
Die Stütze noch einmal abschrauben |
| 3 |
0:06 |
Eine (oder zwei) U-Scheiben Nr. 14 zum Unterlegen verwenden |
| 4 |
0:09 |
Zum Einschieben der U-Scheibe Jig 8.7 verwenden |
| 5 |
0:12 |
U-Scheibe genau hinter das Loch schieben |
| 6 |
0:21 |
Die Holzschraube mit den weiteren Kleinteilen wie bisher wieder einsetzen |
|
|
8.2.5
Stützen-Stopp anbringen
Damit die Reflektorstütze nicht versehentlich nach hinten geschwenkt wird, hinter der Stütze eine Distanzhülse als Stopp anbringen.
| |
- |
Ein 3 mm Loch ca. 2,5 mm tief bohren und Distanzdübel Nr.4b mit Schraube Nr.7 festschrauben |
|
|
8.2.6
An Ls Glasrahmen-Stütze und Stützdübel anbringen
| 1 |
0:00 |
Durch das bereits vorgebohrte Loch des linken Teils des Metallglasrahmens in den Holzrahmen ein 2,5 mm Loch bohren |
| 2 |
0:06 |
Die Reflektor-Stütze mit den gleichen Teilen wie in Clip 8.8 in derselben Reihenfolge festschrauben |
| |
- |
Zwei Schrauben an der linken oberen Außenwannen-Lasche wieder entfernen. (Kein Video-Clip) |
| 3 |
1:11 |
Die beiden vorhandenen Löcher mit 2,5 mm Bohrer ganz durchbohren |
| 4 |
1:28 |
Schrauben Nr. 7 mit Distanzhülsen Nr. 4a anbringen |
|
|
8.3
Sicherheitsketten anbringen
8.3.1
Sicherheitsketten anbringen Teil 1
| 1 |
0:00 |
Die Kettenglieder zum Anschrauben oder Annieten, falls nötig, weiten |
| 2 |
0:20 |
Glasrahmen-Kette messen und auf Länge auf Maßleiste Jig 8.8 übertragen |
| 3 |
0:54 |
Glasrahmen-Kette an Wannenseite (vorerst) locker annieten |
| 4 |
1:25 |
Vor dem Anziehen der Kette in die Richtung ziehen, in der sie später gespannt wird |
| 5 |
1:43 |
Durch das bereits vorhandene Loch an der linken Glasrahmenseite 2,5 mm Loch ca. 20 mm tief bohren |
|
|
8.3.2
Sicherheitsketten anbringen Teil 2
| 1 |
0:00 |
In Reflektordeckel 2,5 mm Loch ca. 5 mm tief bohren |
| 2 |
0:17 |
Länge der Reflektordeckel-Kette messen und Länge auf dem Kettenbrettchen, Jig 8.7 markieren.
Kette von Länge schneiden |
| 3 |
0:43 |
Maß der Reflektordeckel-Kette auf Maßleiste Jig 8.8 übertragen |
| 4 |
1:03 |
Kette mit Holzschraube Nr. 8 und U-Scheibe Nr. 12 am Reflektordeckel festschrauben |
| 5 |
1:39 |
Beide noch freien Kettenenden mit Holzschraube Nr. 9 festschrauben. Darauf achten, dass die Ketten genauso wie im Bild angebracht werden |
| 6 |
2:44 |
Die angebrachten Ketten überprüfen; sie müssen etwas Spiel behalten |
| 7 |
2:57 |
Beide Stoppketten in Funktion |
|
 |
8.4
Kochplatte/Bodenplatte aus Offsetblech zuschneiden und anstreichen
Die Platten entsprechen in der Form der Bodenfläche der Innenwannen des Ls und Lw; sie sind nur 10 mm kleiner.
Die Platte für den Lw ist 360 mm weiter als die Platte für den Ls
| 1 |
0:00 |
Zuschneide-Schablonen für Kochplatten des Ls und des Lw anfertigen: Die Plattengrößen für den Ls und den Lw markieren |
| 2 |
1:29 |
Am Seitenrand der Schablone für den Ls zum leichteren Markieren der Ls-Platten Dreiecke ausschneiden |
| 3 |
1:35 |
Die zugeschnittenen Kochplatten für die spätere Nutzung in der Serienfertigung als Schablonen mit Ls T und Lw T markieren |
| 4 |
1:48 |
Mit den Schablonen weitere Bodenplatten markieren und die Platten zuschneiden |
| 5 |
3:16 |
Die Platten zunächst auf einer Seite mit Solarlack streichen, nach dem Trocknen auf der Rückseite |
| |
- |
Die Plattenecken mit der Blechschere kappen (ohne Video-Clip) |
|
 |
8.5
Letzter "Schliff"
| 1 |
0:00 |
Scharfe Ecken an der Außenwanne mit dem Hammer leicht rund klopfen |
| 2 |
0:19 |
Einen dicken Brei aus sehr feinem Sand und Kaltleim anrühren |
| |
- |
Die Spachtelmasse mit einem Küchenmesser oder einem Holzspan in Löcher an den Ecken des Glasrahmens spachteln; Reste mit einem trockenen Lappen abwischen und die Stellen mit einem angefeuchteten Lappen sauber nachpolieren. (ohne Video-Clip) |
|
 |
| |
- |
Beim Anbringen der Scharniere am Reflektordeckel mit Scharnierlehre Jig 8.3
zusammen mit den beiden äußeren Scharnieren in der Mitte ein drittes Scharnier anbringen. (ohne Video-Clip) |
| 1 |
0:00 |
Bei der Befestigung der Scharniere am Glasahmen zuerst die beiden äußeren Scharniere festschrauben. Das mittlere Scharnier mit langer Andrückplatte nach den seitlichen Scharnieren ausrichten (Die mittlere Schraube an der oberen Seite des Metall-Glasrahmens wurde wieder entfernt.) |
| 2 |
0:11 |
In bekannter Weise Löcher markieren, bohren und Nieten setzen |
|
|
| 1 |
0:00 |
An Stützenauflage Haltestutzen schrauben. Schraubenloch wie im Bild vorstechen und Stutzen
mit 3,5 mm Bohrer vorbohren. Distanzhülse Nr. 5 mit Schraube Nr. 9 befestigen. |
| 2 |
0:24 |
In Glasrahmenstütze mit 3,5 mm Bohrer 15 mm von allen drei Rändern entfernt Schraubenloch bohren |
| 3 |
0:32 |
Stütze mit Teilen in der angegebenen Reihenfolge aufschrauben. vgl. Clip 8.8
Nr. 10 Nr. 13 Nr. 5 Nr. 14 Stütze Nr. 14 |
|
 |
